膠片貼標機貼標過程詳解
訪問：2次 時間：2015-05-06

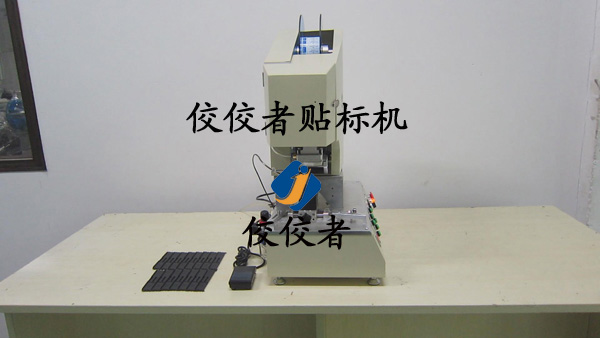

膠片貼標機,又稱高精度半自動平面貼標機。下面我們這就介紹一下這款貼膠片貼標機，以下是這臺貼標簽機展示圖片：
膠片貼標機，適用于在產品的上平面、弧面、凹面貼標，貼標精度高達±0.2mm，主要用于電子元件、數碼類產品的精密貼標，如SD卡、手機電池、FPC、手機充電器、膠片貼標等。其貼標精度高，也可稱上圖中的機器為SD卡貼標機、手機電池貼標機、弧面貼標機等等.
下面來介紹膠片貼標機的整個貼標流程，由于膠片貼標機屬于半自動貼標機系列的貼標設備,所以過種相對全自動貼標機要簡單很多。如下圖：

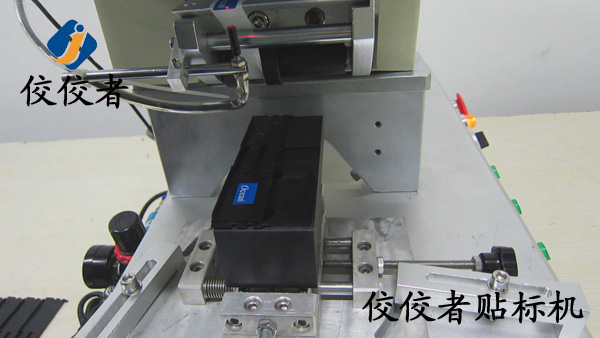

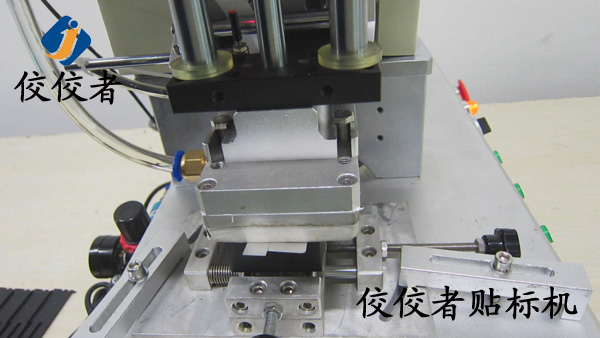

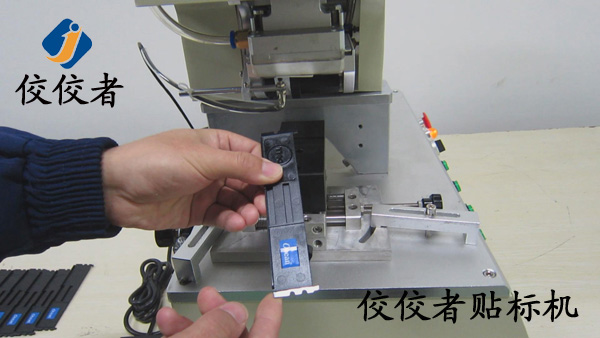

下圖展示的是工作人員將需要貼標的膠片放在方便拿取的位置以增加貼標的效率,之后需要做的就是膠片放在治具(固定產品用的模具,可根據產品的不同進行定制)中.然后踩腳踏,此時貼標過程已經完成.看似只有一秒鐘的時間,在這個時間中,但是這個過程中有四個氣缸控制貼標動作，保證了貼標的精度。整個動作中首先壓標氣缸壓住標簽，剝標氣缸動作，再壓標氣缸復位，牽引機構拉動標簽到指定位置后壓標氣缸再次壓住標簽，吸標氣缸下來吸住標簽，剝標氣缸退去，最后覆標氣缸下來貼好產品.由四套氣缸配合動作完成貼標，所以精度可以做到正負0.2mm。 （操作過程：放產品—>貼標并覆標（設備自動實現）—>取出已貼標產品。）如下圖：
下面是膠片貼標機的樣品圖片：
膠片貼標機,精度高是其最大的亮點.我公司有不少典型的亮點型產品.比如電線貼標機,還有方瓶3面貼標、4面貼標等.
|
